一、概述

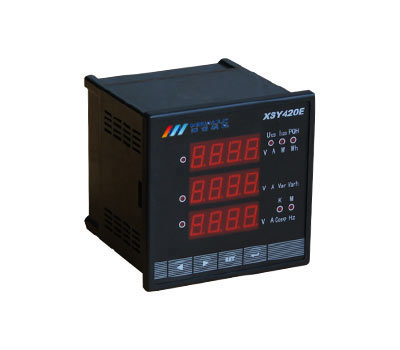

我公司推出的多功能電力儀表系列(LED顯示方式)，主要包括72型（XSY720E）、96型（XSY960E）兩種開孔尺寸的產品，具有可編程測量、顯示、變送輸出、數字通訊和電能脈沖輸出等功能（由于開孔尺寸限制，72型不帶脈沖輸出和變送輸出），能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊（采用MODBUS-RTU 通訊協議）。



二、性能參數



性能			參數
輸 入 測 量 顯 示	配電網絡		單相、三相三線、三相四線
	電   壓	額定值	AC100V、220V、380V(訂貨時請注明)
		過負荷	測量：1.2倍    瞬時：2倍/10s
		功  耗	<0.1VA(每相)
		阻  抗	>1MΩ
		精  度	精度等級：0.5，RMS(真有效值)測量
	電   流	額定值	AC1A、5A (訂貨時請注明)
		過負荷	測量：1.2倍    瞬時：2倍/10s
		功  耗	<0.4VA(每相)
		阻  抗	<10mΩ
		精  度	精度等級：0.5，RMS(真有效值)測量
	頻  率		40~65Hz，精度等級：±0.2Hz
	功  率		三相總有功、無功  精度：0.5
	電  能		四象限電能計量  有功精度0.5，無功精度1
	顯  示		切換、循環3排LED顯示（可編程設置）
電 源	工作范圍		AC、DC  85V~265V
	功    耗		≤4VA
輸 出	數字接口		RS-485、MODBUS-RTU協議
	脈沖輸出		2路電能脈沖輸出，光耦繼電器（72型無）
	開關量輸入		4路開關量輸入，干接點方式
			Ri<500Ω接通，Ri>100kΩ斷開
	開關量輸出		2路繼電器輸出
			繼電器觸點容量：5A/250V AC；5A/30V DC
環 境	工作環境		-10~55℃ 海拔≤2000m，93%RH，不結露，無腐蝕性氣體
	儲存環境		-30~70℃
安 全	耐    壓		輸入和電源>2kV；輸入和輸出>2kV；電源和輸出>2kV
	絕    緣		輸入、輸出、電源對機殼>5MΩ



三、選型

四、產品規格





五、外型尺寸及接線方式

1、外型尺寸

（2）XSY720E



（3）XSY960E



（4）XSY420E
