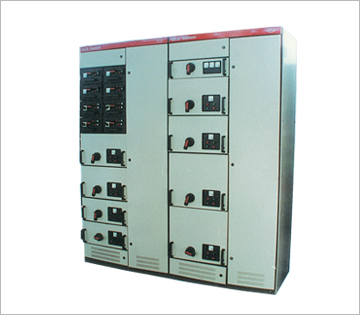

GCS型 低壓開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）HZ，額定工作電壓為380V（400V）、660V，額定電流4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。 1、裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm。
2、裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。
3、抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列見（表1）。單元回路額定電流為400A及以下。
4、相同功能單元的抽屜具有良好的互換性。
5、每臺抽屜柜最多能安裝11個一單元的抽屜的22個1/2單元的抽屜采用多功能板。
6、抽屜單元設有機械聯鎖裝置，具有分、合、試驗、抽出等明顯標志。
7、抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
8、電纜隔室有二個寬度尺寸（240mm和440m）可供選用，可根據電纜數量、截面和用戶對安裝維修方便的要求而定。
9、以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
|
