用途：

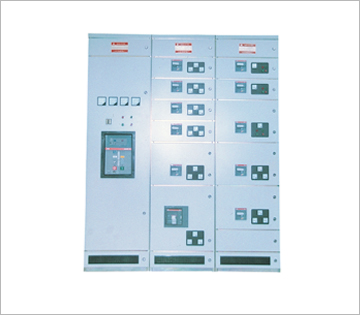

GCK系列開關柜適用于工礦企業，三相交流頻率50Hz、額定電壓380V至600V，電力系統的一次配電和以異步電動機為主要控制對象的二次配電或控制設備；亦適用于車站、碼頭、高層建筑、尤其適用于發電廠、變電站、石油、化工、冶金、機械、輕工生產線的電動機的群控系統和現場控制裝置；如配以適當?shù)慕涌谶�可與PC（程序控制器）或微機處理器組成供配電自動控制系統。
基本電氣參數：
1、額定絕緣電壓 交流380V
2、額定工作電壓 交流660V
3、控制電動機最大容量 300KW
4、機械壽命（次） 500
5、額定工作電流：
水平母線 1600、2000、2500、3150、4000
垂直母線 400、630、800、1000、1250、1600
受電電路 1000、1600、2000、2500、3150、4000
饋電電路最大電流 630
一次接插件 100、160、250、400
二次插件 15
6、額定短時耐受電流（IS)
有效值KA/S 30、50、80
峰 值KA 2500
7、耐壓 2500
8、分?jǐn)嗄芰Γ↘A） 30、50、80
結構特點：
控制柜的主要特點是能夠靈活地根據所需的各單元線路方案時進行任意組合，且一旦發生故障時，可以在很短時間內將單元抽出，換上備用單元繼續使用，相同單元可在任一柜上互換。單元隔室設置通風道，柜頂上設有壓力釋放裝置，用于釋放配電柜內部故障時產生的高壓游離氣體。
|
